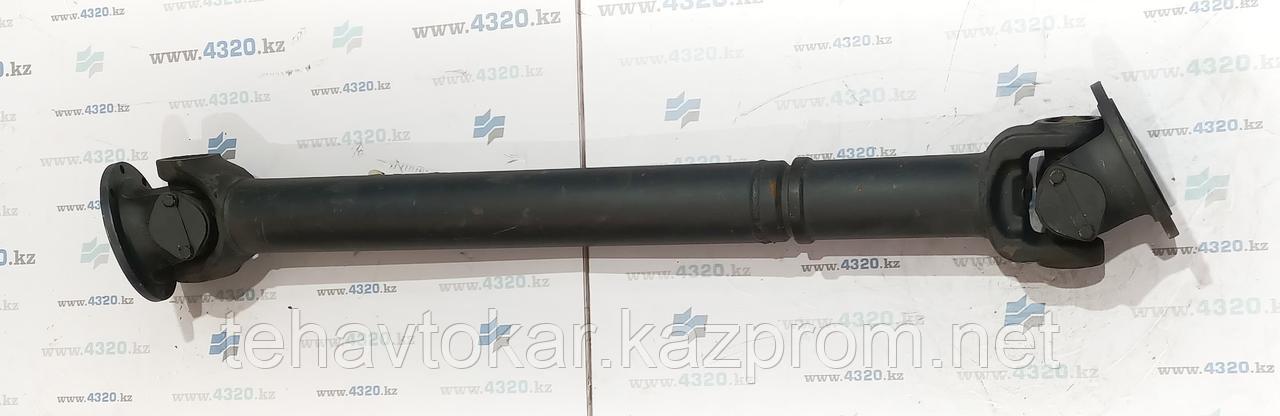

Вал карданный среднего моста УРАЛ

Вал карданный среднего моста (L=1192 мм, фланец с 8 отверстиями)

Минимальная длина карданного вала (Lmin) = 1192 мм

Рабочий ход = 60 мм

Применяемая крестовина - 5320-2205025-01, -02, 53205-2201025-01 (крепление крышками и болтами) Наружный диаметр подшипника (D) = 50 мм

Диаметр шипа крестовины (d) = 33,62 мм

Расстояние по торцам подшипников (H) = 135 мм

Расстояние по торцам шипов (h) = 127 мм

Применяемый фланец - 500-2201049-А (гладкий, круглый)

Присоединение фланца - 8 отверстий * 10,1 мм

Диаметр по центрам противоположных отверстий (D1) = 155 мм

Обод (D) = 175 мм

Диаметр буртика (D2) = 132 мм

Высота буртика (h) = 3 мм

Крутящий момент до деформации (Мд) = 5500 Н·м

Крутящий момент до разрушения (Мр) = 8500 Н·м

Внутренний диаметр трубы и толщина стенки (dxS) = 82х3,5 мм

Максимальный угол поворота шарнира:

a1 = 24°

a2 = 24°

Применение: привод среднего моста автомобилей Урал-32551, -42112Д, -4320 (база 3525/1400), -43202, -43203, -44201-862, -44202, -452700, -452860, -48072, -5557, -55571, -55571П, -583100, -583102, -5960.

Вес: 33,7 кг
